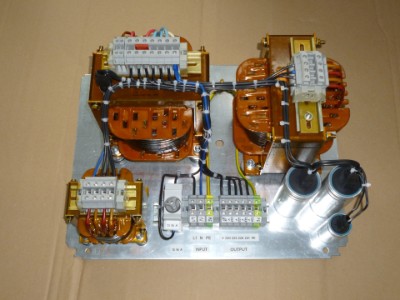

Spannungskonstanter Innenansicht

  Magnetischer Spannungskonstanthalter


   Model SK 230-3,5 KVA





Funktion: Der magnetische Spannungskonstanthalter stabilisiert und entstört eine Wechselspannung beliebiger Kurvenform.

Einsatzschwerpunkt: Der durch lange Leitungen verursachte Spannungsabfall wird durch den Konstanter soweit stabilisiert, dass eine konstante Sinus-Ausgangsspannung von 230 V  ± 2% zur Verfügung steht.

Nennausgangsleistung        :  3,5 KVA
Eingangsspannungsbereich:  190 VAC bis 280 VAC-50 Hz
Ausgangsspannung:            ; 221V - 225V -230V - 233 V- AC +/- 2 %
Gewicht                               :  45 kg
Größe                                  :  500x400x250( mm)


Der Eingangsspannungsbereich kann auch noch wesentlich weiter ausgelegt werden, wie folgende Tabelle zeigt.

Eingangsspannungsbereich im Verhältnis zur entnommenen Leistung:

       Belastung     Eingangspannungsbereich    Ausgangsspannung
       Leerlauf    UE =   30 V  – 280 V AC     230 V AC    +/- 2%
         500 W    UE =   45 V  – 280 V AC     230 V AC    +/- 2%
       1000 W    UE =   74 V  – 280 V AC     230 V AC    +/- 2%
       2000 W    UE = 116 V  – 280 V AC     230 V AC    +/- 2%
       3000 W    UE = 150 V  – 280 V AC     230 V AC    +/- 2%
      3 500 W    UE = 190 V –  280 V AC     230 V AC    +/- 2%


Störimpulse, Überspannungsspitzen und Kurvenverzerrungen der speisenden Netzspannung werden komplett beseitigt.


Außerdem werden Spannungseinbrüche bis zu einer Halbwelle überbrückt.
Der magnetische Spannungskonstanthalter besteht aus einer Anordnung von Spezialtransformatoren, Resonanzdrosseln und Kondensatoren. Er enthält keine elektronischen Bauteile oder mechanisch bewegte Komponenten. Er arbeitet ohne jeden Verschleiß.

Systembedingt sind  Brummgeräusche des Resonanzkreises sowie Lüftergeräusche für die Kühlung unvermeidbar.

                                          Schallpegelmessung

    1 m  Entfernung vom Schrank      im  Leerlauf  -  56 dba     bei   2,5 KVA    - 53 dba

   3 m  Entfernung vom Schrank      im  Leerlauf   - 50 dba     bei  2,5 KVA     - 49 dba

Empfohlener Kabelquerschnitt mindestens 2,5mm²



Hinweis :

Beim Einbau/ Installation ist darauf zu achten, bzw. zu berücksichtigen, dass der Spannungskonstanter eine bestimmte Betriebstemperatur erreicht, die während des Betriebes weitgehend  durch den Einsatz von 3 Papstlüftern niedrig gehalten wird.

Ein Thermoschalter (Öffner 16 A)im Eingangskreis des Spannungskonstanters bietet zusätzlichen Schutz vor Überhitzung.(125° C Schaltschwelle, schaltet selbstständig wieder ein)

Aus Sicherheitsgründen sollten keine brennbaren oder leicht entflammbaren Gegenstände in unmittelbarer Nähe des Konstanters platziert werden.

Es sollte für ausreichende Belüftung gesorgt und Stauraum vermieden werden.

Der Konstanter ist kurzschlussfest, d.h. tritt ein Kurzschluss am Ausgang des Konstanters auf, geht die Ausgangsspannung auf 0 V zurück.
Die Eingangsspannung bleibt erhalten,der Eingangstrom wird auf ca. 19 A begrenzt (bei UE 230 V).

Beim Kurzschluss am Ausgang des Konstanters fallen die Lüfter zur Kühlung aus, deshalb sollte die Eingangsspannung abgeschaltet werden.

Bei Erwärmung der Transformatoren  steigt der Innenwiderstand.
Die anfängliche Leerlaufausgangsspannung im kalten Zustand reduziert sich dann um
ca.  1 % bei Erwärmung.

Eingangssicherung       NEOZED 16 A
